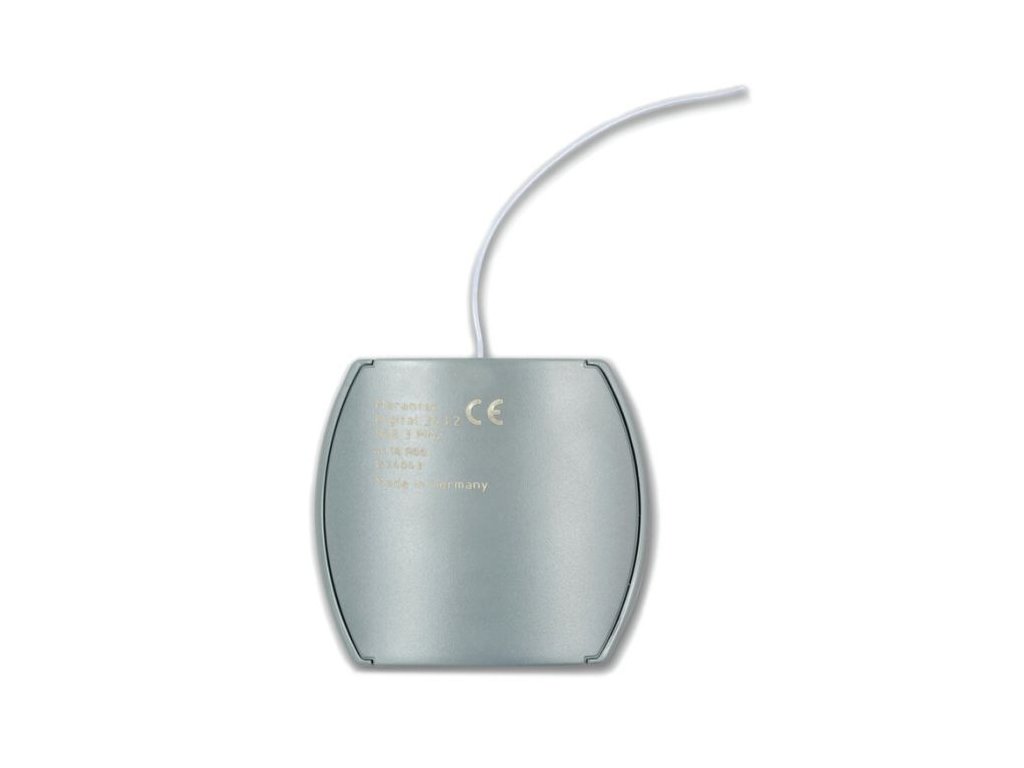

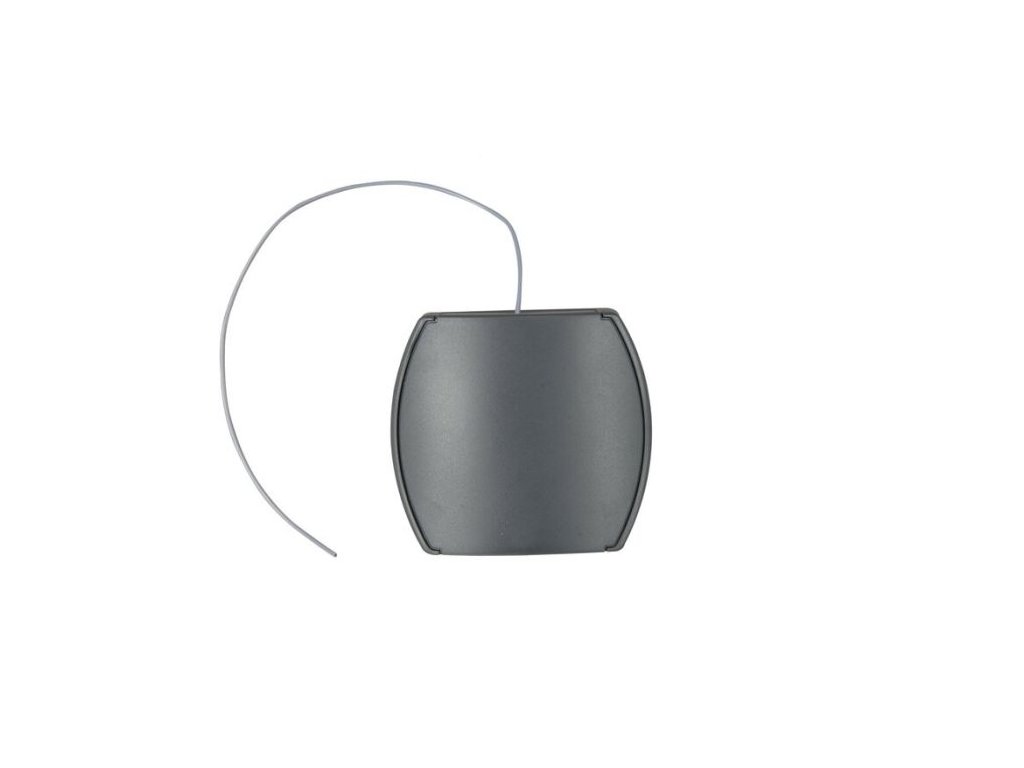

Digital 992 externí přijímač 2 kanálový pro bi-linked systém

Každý kanál přijímače má samostatnou paměť až pro 100 dálkových ovladačů, což umožňuje flexibilní a spolehlivé ovládání garážových vrat, bran a dalších zařízení. Přijímač nabízí dva potenciálově volné reléové výstupy, které lze nastavit v režimu impuls nebo zapnuto/vypnuto, a možnost připojení vnějších tlačítek pro přímé ovládání. Díky kompaktním rozměrům a krytí IP20 je vhodný pro montáž v interiéru, a jeho šedé provedení RAL 7011 se snadno hodí do každého prostředí. Napájení přijímače je 12–24 V AC/DC, což zajišťuje širokou kompatibilitu s různými typy pohonů a ovládacích systémů. Marantec Digital 992 je ideální volbou pro ty, kteří hledají spolehlivý, programovatelný a bezpečný přijímač pro moderní domácnosti i komerční prostory.

Návod k použití – Marantec Digital 992 (2kanálový přijímač, IP20)

1. Zapojení a napájení
Přijímač Digital 992 je určen pro napájení 12–24 V AC/DC. Připojte napájecí vodiče podle označení (+/- nebo L/N) a ujistěte se, že je zařízení vypnuté při instalaci. Přijímač má dva reléové výstupy (CO) a dva vstupy pro připojení externích tlačítek (NO), které lze použít pro přímé ovládání zařízení.

2. Programování ovladačů
Pro spárování ovladače s přijímačem stiskněte na přijímači tlačítko „P“ nebo „Prog“ po dobu 1–4 s, dokud se nerozsvítí LED indikátor. Ihned poté stiskněte požadované tlačítko na ovladači přibližně na jednu sekundu. LED na přijímači a ovladači krátce zabliká, což znamená, že ovladač byl úspěšně naprogramován. Tento postup opakujte pro každý kanál a každý ovladač, který chcete aktivovat.

3. Nastavení režimu relé
Každý kanál přijímače lze nastavit v režimu IMPULSE (krátký impuls pro spuštění pohonu) nebo ON/OFF (trvalé sepnutí relé). Režim se volí přepínačem na přijímači podle potřeby daného zařízení.

4. Kontrola a testování
Po spárování ovladače a nastavení režimu kanálu zkontrolujte funkčnost ovládání. Každé stisknutí tlačítka na ovladači by mělo aktivovat relé a spustit připojené zařízení. LED indikátor signalizuje sepnutí relé a přenos signálu.

5. Bezpečnostní upozornění
Nepokoušejte se ovladač ani přijímač opravovat sami. Při instalaci dejte pozor, aby nedošlo k náhodnému spuštění pohonu. Udržujte zařízení mimo dosah dětí.

6. Technické údaje

• Frekvence: 868 MHz

• Počet kanálů: 2

• Paměť kódů: 100 kódů na kanál

• Reléové výstupy: 2 potenciálově volné

• Vstupy: 2 pro externí tlačítka

• Napájení: 12–24 V AC/DC

• Krytí: IP20

• Rozměry: 70 × 64 × 35 mm

• Barva: šedá RAL 7011
